　　EPN3600是一款36倍光學變焦的網絡高速球型攝像機，該機在D1格式下的水平清晰度達到500線以上;雙層外殼采用分離式設計，結構比較 獨特;該機的延時較小，網絡適應性較好。值得關注的是，該機還具備自動跟蹤功能，它針對畫面中體積較大的移動物體進行跟蹤，跟蹤效果明顯。

　　1、貼心的細節設計

　　從外觀結構上看，EPN3600結構比較小巧。該機雙層外殼設計較為獨特，外層與內層采用了分離式設計，而透明球罩與內層則為一體式設計;兩層 外殼均由鋁合金材質制成。該機底盤與機身也采用了分離式設計，旋開底盤可以發現，電源底板由塑料卡鎖固定，底板上設計了一個風扇，可以為機芯模塊進行散熱 (如圖1)，底板電源接線處設計了防突波保護，接線管處有防水護膠，利于防止外部雨水侵入(如圖2)。此外，該機設計了視頻數據延長線，各種線纜接線標識 清楚，方便施工。略顯不足的是，電源底板會完全脫落，卡位安裝略顯麻煩。據廠家介紹，這樣設計，主要是為了用戶能更方便地?cái)U(kuò)展報警等功能，如果完全按照說 明指引操作，安裝起來并不困難。底盤與球機采用旋轉式安裝，稍顯費力，不過這有利于增強該機的防水性能。

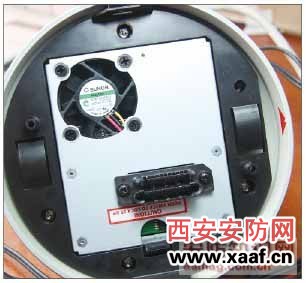

　　圖1 該機電源底板為金屬材質，且底板上有一個風扇，方便對機芯進行散熱。

　　圖2 電源底板上有防突波設計，接線管處有防水護膠，考慮周到。

　　機芯內膽采用快裝方式，通過A型接口與電源底板進行連接，安裝時只需將機芯往上一推即可完成，安裝和拆卸都非常方便。該機芯采用雙臂支撐方式， 比較穩固，旋轉采用皮帶驅動方式。此外，該機的撥碼開關設計在機芯內膽的底側，并具備清楚的功能標識，可以快速地修改控制協議、波特率和地址碼(如圖 3)。

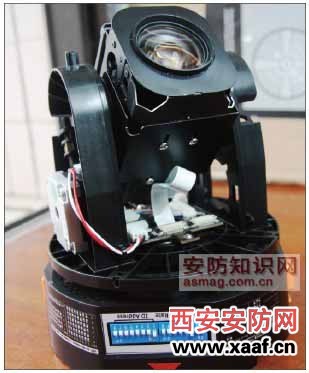

　　圖3 該機芯采用雙支撐臂設計，結構穩固;撥碼開關設計在機芯的底側，且功能標識清楚，方便測試。

　　2、良好的D1圖像品質

　　該機是一款36倍光學變焦(f=3.4mm~122.4mm)網絡型高速球，采用了SONY FCB-EX1010P的一體化機芯。在清晰度測試過程中，將該機對準清晰度測試卡，在H.264格式下，將分辨率設為D1，幀率設為25fps，畫面質 量設為最高，碼率限定為1Mbps，觀察實際圖像發現，該機的水平清晰度在500線以上，此時碼流約為1.6Mbps。在相同設置下將該機對準彩色卡發 現，該機的圖像整體色彩還原基本正常，層次感較好，某些色塊略有偏色。在延遲測試過程中，在H.264格式下，分辨率格式設為D1，幀率設為25fps， 畫面質量設為最高，碼率限定為1Mbps，觀察截圖發現，此時延遲約為250ms(如圖4)，碼流約為2Mbps;也說明該機碼流限制功能不是很明顯。

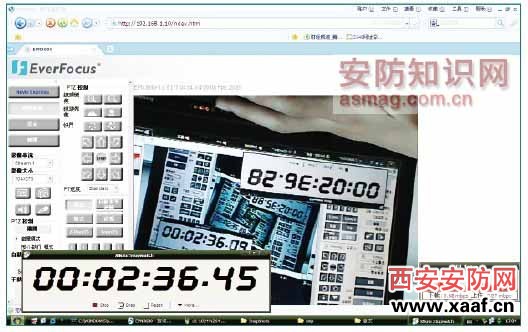

　　圖4 該機在1分辨率格式下的網絡延遲非常小。

　　3、便利的操作方式

　　為了測試該機的云臺性能，首先登陸到該機IE界面，發現云臺能按照鼠標左鍵點擊畫面的不同方位進行旋轉或縮放，通過鼠標右鍵，還能設置常用的巡 航掃描、自動掃描等功能，設計非常人性化;另外還支持3D定位功能，用鼠標滾輪鍵或選定并框住畫面某一區域時，圖像能自如縮放。接著，在不同倍數的情況 下，取三個距離、方位不同的監控點，設置了3個預置位，并在顯示器畫面上做好標記，使其長時間輪巡，觀察發現該機在小倍數的情況下定位精準，在高倍數的情 況下稍微有細小的偏移，另外在影像備份及截取單幀圖像上操作及播放軟件格式上稍顯不便。通過回放發現，該機在低速轉動情況下，運行非常平穩，幾乎看不到抖 動現象。

　　4、優異的自動跟蹤

　　該機IE瀏覽器支持中英文兩種界面，菜單功能設計齊全，界面設計比較簡潔，用戶可以快速上手操作。

　　通過操作后發現，該機還支持自動跟蹤功能。在測試過程中，將高速球?qū)?zhǔn)人物出現比較多的監控場景，然后打開實時窗口左邊的自動跟蹤按鈕，發現該 機可以對移動物體進行跟蹤，而且是根據移動物體的百分比來進行跟蹤，在跟蹤的過程中，畫面會自動變倍放大，鎖定移動物體，在菜單中，可以設置跟蹤目標物體 的大小、跟蹤區域及跟蹤方式等功能。該機除支持一般模擬球機的預置位巡航掃描及花樣掃描之外，還可選擇將預置位巡航掃描與自動跟蹤功能完美結合，在預置位 巡航掃描的過程中，若在事先設定區域內有目標物體移動，球機會自動進行跟蹤，直到目標物體脫離可跟蹤范圍，球機自動返回到巡航掃描模式，在實際測試中，發 現跟蹤狀態時，云臺運行非常平滑，跟蹤效果較為明顯。

　　安防知識網觀點

　　產品特色

　　該機支持三碼流，支持D1圖像畫質，網絡性能良好，同時又具備寬動態和自動跟蹤功能，具備36倍光學變焦，可以應用于非常廣場的監控場所，以滿 足用戶的需求。

　　提升空間

　　該機雙層外殼分離、機身與底盤采用旋轉式設計，安裝上略顯麻煩;該機的碼流限制功能不明顯，有待改進。
