　　隨著光電技術及信息時代的發展，人們對電視監控系統的可靠性和工作效能的要求越來越高。所謂“工作效能”，指的是系統能將多少只攝像機的畫面送到多少臺監視器上去，傳輸距離有多遠，能適應多么嚴苛的工作環境等。光纖不但能夠有效地提升系統的可靠性和工作效能，還具有視頻信號失真度小、安全性高等優點。因此，光纖傳輸系統正在得到越來越普遍的使用，尤其是在傳輸高質量的電視畫面，不希望畫質有任何降低的遠距離傳輸時常用光纖傳輸。

　　一、光纖傳輸的特點　　

　　與銅線和同軸電纜等傳輸系統相比，光纖視頻傳輸方式具有下列明顯的優勢：　　

　?、?當長距離的傳輸時，光纖傳輸系統的保真度和畫面清晰度比電線或電纜傳輸系統要高得多；　　

　?、?光纖不受電磁輻射與雷擊等任何電氣干擾的影響，并且光纖是絕緣體，它可與高壓電氣設備或電力線接觸，而不會導致任何問題；　

　　③ 光纖不存在接地回路問題，也不存在交擾橫條、圖像撕扯等問題；　　

　?、?在對光纖進行維護時，不須將發射端機與接收端機斷電；　　

　?、?在那些不能使用銅線的地區，可以使用光纖；　

　　⑥ 光纖不會生銹或腐蝕，大部分化學品對玻璃纖維都不會造成不良影響，因此直埋式光纖可以埋到各種土壤中，或暴露在腐蝕性的大氣中（如室外或化工廠內）；　

　?、?光纖沒有起火的危險。即使在火災風險非常高的天氣中，也不會對設備和設施構成威脅；　　

　　⑧ 光纖幾乎不受天氣條件的影響，因此光纜可以鋪設到地面或架設到電線桿上，并且光纜比標準的電氣線纜、同軸電纜要結實得多，如使用得法，它能耐受風荷載和冰荷載帶來的應力；　

　　⑨光纖傳輸非常安全、很難竊聽，并能很容易地發現有沒有人正在企圖竊聽；　　

　?、?光纖傳送視頻信號的損耗小、效率高，并且不需要中繼器（放大器），所以設備可靠性高、容易維護，是理想的遠距離傳輸設備；○11不論是單模光纖還是多模光纖，光纜總比同軸電纜細、輕得多，因而在搬動、安裝和使用時都容易得多。一般普通光纜每千米的重量是3.6kg，外徑僅為4mm；而普通同軸電纜每千米的重量為150kg，直徑約為10.4mm?！　?/p>

　　在對光纖傳輸系統進行選擇評估時，用戶不應單單考慮設備本身的投資，光纖的柔性以及較小的體積和重量等優點往往可以彌補其價格方面的劣勢。只要想一想光纖傳輸系統能夠預防多少無法預見的問題（如上面所列的11條），就可以發現光纖傳輸系統的價格高是物有所值?！?/p>

　　因此，既然光纖傳輸系統有這么多的優勢，在需要傳輸高質量的電視畫面，不希望畫質有任何降低時，應當把它作為首選的傳輸手段。　

　　二、光纖傳輸系統的組成　　

　　在光纖傳輸系統中，實際上光只是載波。由電磁波譜知，光的頻率比無線電信號的頻率要高幾個數量級（約1000倍以上）。而我們知道，載波頻率越高，可以調制到電纜上去的信號的帶寬也就越寬。由于光纖的帶寬實在是太寬了，許多發射機和接收機都能夠把許多路電視信號連同控制信號、雙向音頻信號一起調制到同一根光纖上去?！　?/p>

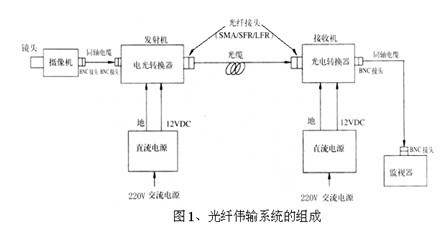

　　在使用光纖傳輸系統時，系統的畫面質量只受限于攝像機、環境和監視器這三個因素。光纖傳輸系統可以將畫面?zhèn)魉偷椒浅＿h的地方，一般幾公里遠，都不會使信號發生任何形式的畸變，更不會減損畫面的清晰度或細節。圖1是光纖傳輸系統的組成原理框圖。

　　由圖1知，該系統主要有一個電光信號轉換/發送器，它將攝像機輸出的視頻電信號轉換為光信號，并被載在光波上，再經耦合輸入到光纖光纜內，接著經光纜傳輸，被一個光電信號接收/轉換器接收。這個接收/轉換器將光纖傳來的光信號轉換為電信號，并解調出所傳送的視頻電信號，供監視器顯示。圖中的轉換/發送器也稱為光發送端機，接收/轉換器也稱為光接收端機。攝像機是通過一小段同軸電纜連接到光發射端機的，光接收端機也是通過一小段同軸電纜連接到監視器的?！　?/p>

　　三、光發射端機　　

　　1、半導體發光器件　　

　　光纖傳輸系統傳輸的是光信號，因此，作為光纖傳輸系統的光源，便成為重要的器件之一。它的作用是產生作為光載波的光信號，作為信號傳輸的載體攜帶信號在光纖傳輸線中傳送。由于系統的傳輸媒介是光纖，因此作為光源的發光器件，應滿足以下要求：　　

　?。?） 體積小，與光纖之間有較高的耦合效率；　　

　?。?）發射的光波波長應位于光纖的三個低損耗窗口，即0.85μm、1.31μm和1.55μm波段；　　

　?。?） 可以進行光強度調制；　　

　?。?） 可靠性高。一般要求它工作壽命長、工作穩定性好，并具有較高的功率穩定性、波長穩定性和光譜穩定性；　　

　　（5） 發射的光功率足夠高，以便可以傳輸較遠的距離；　　

　?。?） 溫度穩定性好，即溫度變化時，輸出光功率以及波長變化應在允許的范圍內。　　能夠滿足以上要求的光源一般為半導體發光器件。最常用的半導體發光器件是發光二極管（LED）和激光二極管（LD）。前者可用于短距離、低容量或模擬系統，其成本低、可靠性高；后者適用于長距離、高速率的系統。在選用時應根據需要綜合考慮來決定，因為它們都有自己的優缺點和特性。如表1所示?！　?/p>

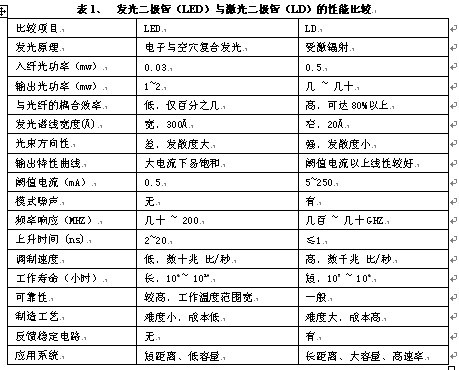

　　表1、 發光二極管（LED）與激光二極管（LD）的性能比較　　

　　比較項目LEDLD　　

　　發光原理電子與空穴復合發光受激輻射　　

　　入纖光功率0.030.5　　

　　輸出光功率1~2幾 ~ 幾十　　

　　與光纖的耦合效率低，僅百分之幾高，可達80%以上　　

　　發光譜線寬度(?)寬，300?窄，20?　　

　　光束方向性差，發散度大強，發散度小　　

　　輸出特性曲線大電流下易飽和閾值電流以上線性較好　　

　　閾值電流（mA）0.55~250　　

　　模式噪聲無有　　

　　頻率響應（MHZ）幾十 ~ 200幾百 ~ 幾十GHZ　　

　　上升時間 (ns)2~20≤1　　

　　調制速度低，數十兆 比/秒高，數千兆 比/秒　　

　　工作壽命（小時）長，106 ~ 1010短，105 ~ 106　　

　　可靠性較高，工作溫度范圍寬一般　　

　　制造工藝難度小，成本低難度大，成本高　

　　反饋穩定電路無有　　

　　應用系統短距離、低容量長距離、大容量、高速率

　　2、光發射端機的組成　

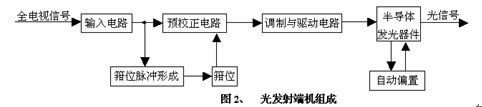

　　根據圖1中的描述，光纖發射機是一個電光轉換裝置，它接收攝像機的視頻輸出，將其轉換成光信號后傳送給光纜的輸入端。發射機的作用是高效而準確地將電子視頻信號轉換成光學信號，并將它耦合到光纖中去。發射機電路通過發光二極管（LED）或激光二極管（LD）將調幅的CCTV信號轉換成調幅或調頻的光信號。這種光信號是CCTV信號的忠實翻版，在一般的安全防范應用中，往往選用裝有LED的發射機；當需要進行遠距離的傳輸時，則需要使用內裝LD的發射機。多數安　　全防范系統都使用LED式發射機。圖2是光發射端機的組成原理框圖。

　　由圖看出，光發送端機主要由發光器件、預校正電路、調制電路以及驅動電路組成?！　?/p>

　　圖2為直接光強度調制光發射端機的電路原理框圖。由于是模擬信號調制，所以光源用發光二極管LED。圖中，全電視信號經輸入電路（阻抗匹配的輸入衰減級和緩沖級）后將信號分成兩路：一路進入預校正電路（即微分增益DG與微分相位DP校正電路），然后經調制、激勵級去驅動LED，以實現直接光調制；另一路則送入箝位脈沖形成電路及箝位電路，以恢復視頻信號中的直流電平?！　?/p>

　　對于光發送端機而言，我們要求它能輸出盡可能大的光功率。（這由發光管的特性所決定），并且具有較深的調制度。這是因為光功率越大，信號可傳送的距離越遠。而調制度越深，對接收機而言可以得到高的信噪比輸出，這是我們所希望的。但是另一方面，由于發光二極管的非線性失真，當光功率或調制度加大時會產生嚴重的微分增益失真，同時還由于發光管擴散導納隨載流子的注入大小而變化。這使得在信號的被調制過程中還會產生相位失真，這就要求不要采用過大的激勵信號?！　?/p>

　　顯然，以上兩個要求是矛盾的。在以上的電路框圖中，設計者主要考慮是保證要達到的目的是前者，而對于后者所造成的不利影響，則由電路本身來克服。　　

　　當系統傳輸圖像時，LED本身的非線性將導致微分增益（DG）和微分相位（DP）失真。微分增益失真產生的原因是位于不同亮度電平上的副載波振幅的放大程度不同，表現為圖像的彩色飽和度隨亮度電平發生變化；微分相位失真是位于不同亮度電平上的副載波相位使相對于色同步的相位發生變化，表現為彩色色調隨亮度電平發生變化。目前制造的GaAIAs發光二極管中，由于非線性造成的微分增益一般為5%~15%，最高達20%；微分相位一般為1°~ 5°最高可達10°。在電視傳輸系統中，這兩項指標的要求通常分別為1%和1°。因此，為了達到要求，在電路中需要采取預補償措施，以校正輸出特性的非線性?！　?/p>

　　一般，在LED驅動電路中，利用預補償網絡中的非線性元件，使輸入的電視信號得到和光源特性相反的非線性失真，從而抵消光源原來的非線性失真，使總的輸出特性的非線性得到改善?！　?/p>

　　四、光接收端機　　

　　光發送端機輸出的光信號，在光纖中傳輸時不僅幅度會受到衰減，而且脈沖的波形也會被展寬。光接收端機的任務是探測經過傳輸的微弱光信號，并以最小的附加噪聲及失真去放大、再生而恢復成原傳輸的電信號。　　　　
　　1、光接收端機的組成　　

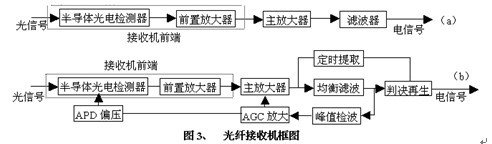

　　光纖傳輸系統有模擬和數字兩大類，光接收機也有數字接收機和模擬接收機兩種形式(如圖3所示)。它們均由反向偏壓下的光電檢測器、低噪聲前置放大器及其他信號處理電路組成，是一種直接檢測（DD）方式。與模擬接收機相比，數字接收機更復雜，在主放大器后還有均衡濾波、定時提取與判決再生、峰值檢波與AGC放大電路（見圖3b）。但因它們在高電平下工作，并不影響對光接收機基本性能的分析。

　　在光接收端機中，首先需要將光信號轉換成電信號，即對光進行解調，這個過程是由半導體光電檢測器件（一般用PIN光電二極管或雪崩光電二極管APD）來完成的。經半導體光電檢測器件檢測而得的微弱信號電流（nA ~μA ），流經負載電阻轉換成電壓信號后，由前置放大器加以放大。但前置放大器在將信號進行放大的同時，也會引入放大器本身電阻的熱噪聲和晶體管的散彈噪聲。另外，后面的主放大器在放大前置放大器的輸出信號時，也會將前置放大器產生的噪聲一起放大。所以，前置放大器的性能優劣對接收機的靈敏度有十分重要的影響。為此，前置放大器必須是低噪聲、寬頻帶的放大器。光電檢測和前置放大器合起來叫做接收機前端，其性能的優劣是決定接收靈敏度的主要因素?！　?/p>

　　主放大器主要用來提供高的增益，它將前置放大器的輸出信號放大到適合于判決電路所需的電平。前置放大器的輸出信號電平一般為mV量級，而主放大器的輸出信號一般為1V~3V（峰/峰值）。　　

　　均衡濾波的作用是對主放大器輸出的失真的數字脈沖信號進行整形，使之成為最有利于判決碼間干擾最小的升余弦波形。均衡濾波的輸出信號通常分為兩路，一路經峰值檢波電路變換成與輸入信號的峰值成比例的直流信號，送入自動增益控制電路，用以控制主放大器的增益；另一路送入判決再生電路，將均衡濾波輸出的升余弦信號恢復為“0”或“1”的數字信號?！　?/p>

　　定時提取電路用來恢復采樣所需的時鐘?！　?/p>

　　衡量接收機性能的主要指標是接收靈敏度。在接收機的理論中，中心的問題是如何降低輸入端的噪聲，提高接收靈敏度。光接收機靈敏度主要取決于光電檢測器的響應度以及檢測器和放大器的噪聲。　　

　　2、半導體光電檢測器件　　

　　光纖通信和光纖圖像傳輸系統中最常用的半導體光電檢測器件是擴散型PIN硅光電二極管與雪崩光電二極管APD。PIN光電二極管比較簡單，只需加10~20V的反向偏壓即可工作，且不需偏壓控制，并且由于在PN結間增加了1層，展寬了光電轉換的有效工作區域，使結電容下降，提高了靈敏度與頻率響應，但它沒有增益，因此使用PIN管的接收機的靈敏度不如APD管；APD管具有10~200倍的內部電流增益，可提高光接收機的靈敏度，但使用APD管比較復雜，需要幾十到200V的偏壓，并且溫度變化較嚴重地影響APD的增益特性，所以通常需對APD管的偏壓進行控制以保持其增益不變，或采用溫度補償措施以保持其增益不變。PIN管與APD管的性能比較如表2所示。

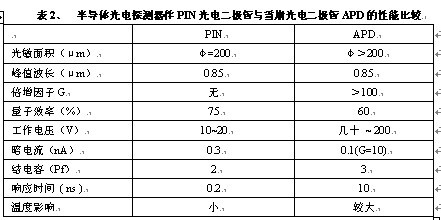

　　表2、 半導體光電探測器件PIN光電二極管與雪崩光電二極管APD的性能比較　　

　　PINAPD　　

　　光敏面積（μm）φ=200φ＞200　　

　　峰值波長（μm）0.850.85　　倍增因子G無＞100　　

　　量子效率（%）7560　　

　　工作電壓（V）10~20幾十 ~ 200　

　　暗電流（nA）0.30.1(G=10)　　

　　結電容（Pf）23　　

　　響應時間 ( ns )0.210　　

　　溫度影響小較大　　

　　3、光接收端機的主要技術指標　　

　?。?）接收靈敏度　　

　　接收靈敏度是數字光接收機最重要的指標，它直接決定光纖傳輸(通信)系統中的中繼距離和傳輸(通信)質量。數字光接收機靈敏度的定義如下：在指定誤碼率或信噪比時的最小接收信號光功率Pr(mW)，通常用dBm表示?！　　　　　　　　　　　　　　　　?/p>

　　Sr = 10logPr(dBm) (1)　　

　　Pr或Sr越小，意味著數字光接收機接收微弱信號的能力就越強，靈敏度越高，此時當光發射機輸出功率一定時，則保證傳輸質量（滿足一定誤碼率的要求）的中繼傳輸(通信)距離就越長。因此，提高數字光接收機的靈敏度，可以延長光纖傳輸(通信)的中繼距離和增加通信容量。　　

　　影響接收靈敏度的主要因素是光信號檢測過程及前置放大器中各種噪聲。它包括光電檢測器的噪聲、放大器噪聲和模分配噪聲等，其中光電檢測器和放大器的噪聲稱接收機噪聲。模分配噪聲是指在高速調制下，激光器呈多模特性，而且各縱模的功率是隨機起伏的。此外，由于光纖具有色散特性，多縱模的譜線經過光纖傳輸后產生不同的延時，從而產生噪聲。模分配噪聲是在發送端的光源和傳輸介質光纖中形成的噪聲，接收機無法避免?！　?/p>

　　在實際的光纖傳輸系統中，光接收機很少工作在極限靈敏度下，這是由于在系統設計中考慮到元件老化、溫度變化及制造公差等引起的退化，必須留出一定的富余量（3 dB～6 dB）。而且對接收靈敏度的要求也和系統應用有關。例如對于海底光傳輸(通信)系統，總希望盡量減少中繼站數目以提高可靠性并易于維修。這就希望有很高的接收靈敏度，以延長中繼距離；而對陸地光傳輸(通信)系統及數據網，中繼距離常常取決于中繼站的位置，對接收靈敏度的要求就不高。因此，接收靈敏度是接收機設計中最基本的問題?！　?/p>

　?。?）動態范圍　　在實際的系統中，由于中繼距離、光纖損耗、連接器及熔接頭損耗的不同，發送功率隨溫度的變化及老化等因素，接收光功率有一定的范圍?！　?/p>

　　數字光接收機的動態范圍是最大允許的接收光功率和最小可接收光功率之差。而最大光功率取決于非線性失真和前置放大器的飽和電平，最小光功率則取決于接收靈敏度。　　

　　寬的動態范圍對系統結構來說更方便靈活，使同一個接收機可用于不同長度的中繼距離，在陸地光傳輸(通信)系統中，中繼距離的長短由中繼站決定，長短不一，要求具有較寬的動態范圍。本地網應用中，各發射機到接收機的距離各不相同，并可能經過不同數量的耦合器、分路器后到達接收機，對接收機的動態范圍也提出了較高的要求?！　?/p>

　　工程上，光接收機的動態范圍D是指在保證系統誤碼率指標的條件下，接收機的最大允許接收光功率與最小接收光功率之比，即　　式中， 即為接收機的靈敏度。 　　

　　五、光纖多路電視傳輸系統　　在一條光纖上同時傳輸多路視頻信號的多路復用系統所采用的技術有光波分復用、頻分復用以及時分復用，下面分別作一簡要的介紹?！　?/p>

　　1、光波分復用技術　　

　　光波分復用（WDM，Wavelength Division Multiplexing）技術是在一根光纖中能同時傳輸多波長光信號的一項技術。其基本原理是在發送端將不同波長的光信號組合起來（復用），在接收端又將組合的光信號分開（解復用）并送入不同的終端，因此將此項技術稱為光波長分割復用，簡稱光波分復用（WDM）技術?！　　　?/p>

　　由于WDM技術中使用的各波長相互獨立，因此可實現多媒體信號（如音頻、視頻、數據、文字、圖像等）混合傳輸?！　　　?/p>

光WDM技術對網絡的擴容升級、發展寬帶新業務（如CATV，HDTV和BIP-ISDN等）、充分挖掘光纖帶寬潛力、實現超高速傳輸通信等具有十分重要的意義。尤其是WDM加上光纖放大EDFA更是對現代電信網具有強大的吸引力?！　?/p>

　　2．光頻分復用技術　　

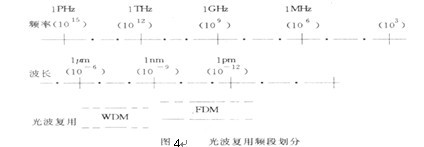

　　光頻分復用（FDM，Frequency Division Multiplexing）技術與光波分復用技術在概念上并無明顯區別，這是由于光是一種電磁波，而電磁波的頻率與波長是一一對應的，所以，FDM與WDM實際上是一回事，只不過是科學家為研究方便起見，對同一項技術所起的二個不同名字而已。一般來說當波長間隔大于1nm時的復用技術稱為光WDM，而把極窄的信道間隔（小于1nm）的復用技術稱為光FDM，具體的劃分可參看圖4。所以，光WDM往往以納米為單位描述間隔，而光FDM往往以吉赫（GHz）為單位描述間隔。　　由于光頻分復用比光波分復用的信道間隔要窄很多，所以它具有兩個比較突出的優點：　　能大大增加復用光信道；　　

　　各信道之間的光纖傳輸變化小?！　?/p>

　　當然，所涉及到的技術問題也較為復雜。

　　3、光時分復用技術　　

　　所謂時分復用是指將通信時間分成相等的間隔，每間隔只傳輸固定信道的一種技術形式。光時分復用（OTDM，Optic Time Division Multiplexing）是指時分復用在光學領域完成的一項先進技術?！　?/p>

　　在90年代以前，由于單路光傳輸通信的傳輸速率尚有很大的潛力，因此發展緩慢，但自90年代開始，隨著對傳輸速率要求的日漸提高，尤其是幾十至上百吉比特率的超高速光信號的要求，使半導體激光器、調制器及相關電子器件的有限帶寬難以勝任，而OTDM可將多路光信號合并在一起，實現超高速的傳輸通信速率，是提高光纖傳輸通信容量的有效途徑之一?！　?/p>

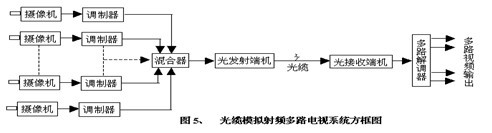

　　4、光纖模擬射頻多路電視信號傳輸系統　　利用射頻多頻道電視信號直接調制單模激光器，不加中繼放大、均衡等處理，經低損耗一根單模光纖長距離傳送到光檢波器。然后經檢波器直接恢復多頻道電視射頻信號，再經對應各射頻信號的解調器解調出視頻全電視信號。其典型的框圖如圖5所示。

　　圖5中的AM光纖傳輸系統是先將各攝像機的視頻信號分別調制到對應的射頻頻道上。經混合后再去調制光發射端機，光發射端機輸出光信號送入光纖(光纜內)中。經光纖傳輸后，由光接收端機解調出射頻信號，再經射頻解調器解調出對應攝像機的視頻全電視信號。
