　　球型攝像機(PTZ Dome)是一種一體化球型攝像機，具有運轉速度快、光學變焦、定位精確、控制方式靈活等特點，已廣泛應用于平安城市、機場、軌道交通、電力、教育、工業等行業。隨著整個監控行業數字化、網絡化、高清化發展的進程，網絡PTZ攝像機在產品的開發上也邁入了一個新的階段，高清PTZ攝像機成為監控行業新的熱點。

　　高清化

　　以前百萬像素攝像機由于芯片處理性能有限，在百萬像素分辨率下，只能采用M-JPEG編碼格式。因而，用戶要么選擇百萬像素分辨率，接受15Mbps甚至更高的帶寬和更高存儲成本;要么就是進一步降低百萬像素攝像機的幀率，當成一個百萬象素數碼相機使用。所以，雖然百萬象素攝像機很早就在市場上出現，但高分辨率和高帶寬的矛盾以及低幀率是其一直無法普及的根本原因。

　　但上述現狀在2008年得到徹底改變。在2008年，業內開始推出全球第一款基于H.264編碼的真正實用高清網絡攝像機，由于成功解決了高分辨率、高幀率及高帶寬的矛盾，使得網絡監控的真正進入實用的高清時代。隨之，國內外廠商開始推出眾多的高清固定槍機和固定半球，以及基于H.264的高清網絡攝像機。到現在，無論我們到哪里，大家都在談高清，賣高清，越來越多的用戶也在用高清。高清網絡監控已經進入井噴時代。網絡PTZ攝像機的最重要的一個發展趨勢就是高清化!

　　我們做過很多高清機固定攝像和標清固定攝像機的對比，包括分辨率，圖像細節、帶寬、延時等，高清固定攝像機優勢明顯。若我們拿一個720P的高清PTZ快球和一個4CIF/D1分辨率的36X標清快球做對比，結果會如何呢?

　　最廣角時對比

　　在最廣角時(此時焦距均為最小)，從下圖可以直觀看出，36倍4CIF /D1與18倍720P攝像機為水平視角基本相同(照片左右兩側)，但高清快球的分辨率是標清攝像的2倍，物體細節明顯提高。

　　最大焦距時對比

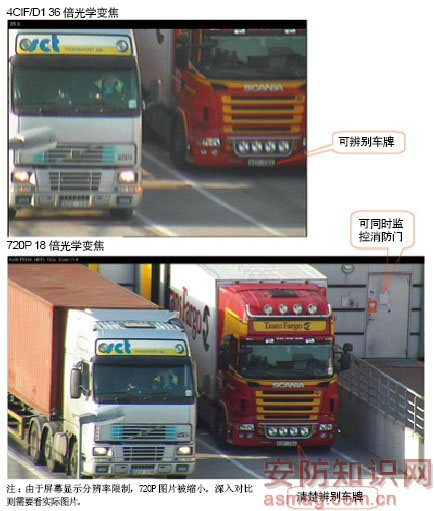

　　在最大變焦時，4CIF /D1球機為36×光學變焦，與高清PTZ攝像機為18×光學變焦。從圖1中可以直觀看出，高清18倍光學變焦的特寫效果，與標清36倍光學變焦的特寫效果基本相同。

　　在720P的圖片中，除了可以更清楚地分辨車牌，同時其水平覆蓋范圍更寬。720P的圖片中，不但可以有效地監控進出倉庫的卡車，更可以同時監控倉庫出入口右側的消防門。

　　可見，在放大到最大光學變焦角度時，4CIF /D1的PTZ攝像機視角已經非常狹小，有效監控范圍十分有限;而當720P的高清PTZ攝像機放大到最大光學變焦時，不僅可以獲得同等甚至更為出色的圖像細節，而且由于16:9的寬屏格式，更加擴大了有效的視頻監控范圍，更好地幫助監控人員進行視頻監看和跟蹤。(如圖2)

圖2 4CIF/D1與720P最大焦距時圖像對比

　　由此可見，相對于標清網絡PTZ攝像機，不論是在廣角，還是在特寫時，高清PTZ攝像機都表現出了無與倫比的效果。高清化必然是PTZ球型攝像機的最重要的發展趨勢之一。

　　智能化

　　智能化是PTZ攝像機的重要發展方向之一。比如一些高清PTZ已擁有隨時檢測球機內部溫度和濕度、自動啟動內部加熱和降溫設備、智能監控風扇轉動狀態。不但如此，更支持溫控報警功能，當機內工作穩定超過其正常穩定工作范圍時，會通過郵件、短信、聲光報警等方式提醒管控人員。

　　部分室外應用的高清PTZ攝像機更支持北極溫控功能，通過智能溫控，可使攝像機在-40度到50度的環境溫度內正常工作。

　　智能看守功能也是非常實用的智能分析，一旦攝像機發現在門口有人或車進出時，則自動的將攝像機圖像拉過去，并進行變焦特寫。

      當然，自動跟蹤、動態遮擋、音頻偵測、斷電重啟報警也都是眾多網絡快球所具備的基礎智能。但隨著處理芯片(CPU及壓縮)的性能日益強大，除了可以處理基礎的視音頻及控制數據外，更多的富裕資源可以用于高級的智能分析，如：絆線、人數統計、區域防范等。目前芯片的處理性能，已經能夠在處理標清視頻時，同時處理絆線、人數統計等高級智能分析。

　　以太網供電

　　ALL IN ONE, 即一個網線實現所有數據的傳輸，是網絡監控的一個重要優勢。以太網供電IEEE 802.3af(在POE交換機端的電壓是48V DC，最大功率15.4W)，只適合在給固定網絡攝像機和固定半球攝像機進行供電。

　　High PoE ,802.3at在電壓范圍支持50-57V DC,標程為53VDC,最大功率支持30W。完全可給快球攝像機及其護罩供電。通過High PoE，網絡快球不需要任何視頻線、音頻線、控制線、電源線等，只需鏈接一跟網線，即可實現所以線纜的連接。

　　為了縮短網絡高清PTZ攝像機的安裝時間，及更好的保證快球的安裝質量，更多網絡高清PTZ攝像機尤其是室外型高清PTZ攝像機在出廠時，就已經配置好了IP66護罩、預裝好的支架,即開箱即用(Out-of-the-box)。

　　High PoE 配合Out-of-the-box,可實現網絡快球的快速安裝，且可充分保證安裝質量。

　　自動翻轉結構

　　PTZ球型攝像機根據其機械構造的不同，可分為高速球機和PTZ攝像機兩種類型，兩種類型統稱為PTZ球型攝像機。

　　高速球采用軸傳動，結構健壯，實現360度的連續旋轉，但成本較高。而PTZ攝像機采用齒輪傳動，由于存在限位，無法實現360度旋轉，但成本低廉。而且可實現360度旋轉，又保證較低制造成本。即：360度自動翻轉PTZ攝像機，這種技術也被應用于高清PTZ攝像機中。

　　這種球形攝像機同PTZ攝像機一樣，采用齒輪傳動，也有限位。當對攝像機進行360度水平旋轉控制，在到達限位時，攝像將在0.1秒內水平反向旋轉180度，垂直反相旋轉180度，在跳過限位后，繼續按照人員控制的方向旋轉，從而實現了360度的連續旋轉。

　　在不要求攝像機長時間連續旋轉的情況下，既希望實現360度的監控，又希望快球價格較低時，這種自動轉結構的攝像機是非常不錯的選擇。一般情況下，這種自動翻轉結構的快球攝像機，其水平旋轉速度和垂直選擇速度均可達到300度/秒的速度，并且根據變焦情況，自動調整旋轉速度，從而保證長焦的精確限速。

　　更靈活的控制方式

　　高清PTZ攝像機的技術發展，使得監控的應用需求進一步提高。尤其是基于網絡化的攝像機控制和操作，要求高清PTZ網絡攝像機能夠迅速響應控制命令，并實現攝像機的轉動和變焦。

　　通常情況下，高清PTZ攝像機主要有這兩種控制模式：搖桿拖動式控制和中心點控制。采用遙桿對攝像機進行PTZ控制時，很難做到定位精確，控制困難。但通過“中心點控制”模式時，可完全解決該問題。

　　“中心點控制”方式，鼠標在圖像上顯示位一個“+”圖標，在監控圖像上，鼠標點到哪里，攝像機就會以該點位中心，自動旋轉，精確定位到該點。當希望對某目標進行放大時，可按下左鍵的同時拖動鼠標，框住該目標，即可實現對該目標的自動水平、垂直定位及放大。

　　“中心點控制”方式，只適合鼠標控制方式，不適合遙桿控制方式。

　　本地存儲

　　通過在攝像機內置SD/SDHC卡插槽支持最高達32GB的本地存儲。

　　由于采用的時H.264編碼格式，在720P格式下，32GB的SD卡，仍可連續存儲2天時間。

　　SD卡存儲，更多的用于基于不同事件的存儲，當攝像機被遮擋、事件報警、網絡中斷等情況時錄像，并且支持事件的預錄像，從而保證事件錄像的完整性。

　　當網絡恢復后，通過手動或自動方式，將SD錄像導入到集中存儲。

　　本地存儲作為集中存儲的備份和補充，可進一步保證了監控的可靠性。

　　小結

　　總之，隨著整個監控行業數字化、網絡化、高清化發展的進程，隨著市場的需求發展，高清化、智能化、以及安裝更簡潔、控制更靈活是網絡PTZ攝像機的發展趨勢。
