　　引言

　　目前，某單位在后勤車輛管理的現狀為：車輛調度以人工管控為主；內外車輛的識別基于人工驗證且手續繁瑣；領導無法實時掌控車輛在位和調度情況；派遣車輛缺乏有效監管。這種管理模式存在著運行效率低、監管不足，無法杜絕管理漏洞與安全隱患。經充分調研后，我們研發了車輛網絡信息管理系統平臺，其目標是實現車輛管理規范化、信息化、安全化、實時化、高效化。

　　1 系統結構

　　整個系統主要由前臺車輛門禁控制系統和后臺網絡信息化管理系統兩部分組成。車輛門禁控制系統主要由貼于車輛前窗玻璃內的遠距離無源射頻標簽、遠距離無源射頻讀卡器、發送接收射頻信號的射頻天線、地感線圈、紅綠燈、具有服務器和硬件控制功能的計算機平臺、遠程客戶端以及相應控制軟件等模塊組成。網絡信息管理系統主要由車輛信息管理系統和數據庫管理維護系統組成。車輛信息管理系統采用B/S 結構方式，利用網絡的便捷性，實現在線派車、車輛信息在線查詢、用戶和車輛信息在線維護等功能。數據庫管理維護系統主要用來存儲和檢索所有相關數據信息并對重要信息進行及時的備份和更新。

　　整個信息管理平臺主要由數據庫服務器、Web 服務器、門禁控制服務器組成，通過單位內部現有網絡聯結，構成一個集識別、控制和管理于一體的綜合信息管理系統。數據庫服務器實現派車信息、車輛出行信息、用戶車輛信息等基礎信息的管理和維護；Web 服務器提供網上派車和信息查詢服務；控制服務器實現車輛的自動識別和出行控制。

　　2 工作原理

　　車輛網絡信息管理主要基于RFID 遠距離無源射頻自動識別技術。射頻識別俗稱電子標簽，主要由標簽（射頻卡）、讀寫器（讀卡器或閱讀器）和天線三部分組成。標簽由耦合元件及芯片組成，含內置天線，用于和射頻天線間進行通信。每個標簽具有唯一的電子編碼，附著在物體表面標識目標對象。讀寫器讀取標簽信息的設備。天線在標簽和讀卡器間傳遞射頻信號。本系統采用被動式電子標簽，即內部無電源、靠接收微波能量工作的電子標簽。射頻有效讀取距離7m，有效寫入距離5m。

　　門禁系統工作流程：

　　①用戶通過瀏覽器登錄服務器實現網上派車，派車信息保存數據庫中；
　?、诋斳囕v出行（或返回）接近營門時，地感線圈感應的信號經變換后送控制服務器；
　?、劭刂品?wù)器采集到地感信號后啟動射頻讀卡器工作；
　?、苌漕l讀卡器受控向射頻天線發出微波查詢信號；
　?、莅惭b在車前玻璃上的無源射頻標簽中保存有車輛的ID 號，標簽收到讀卡器的查詢信號后，根據查詢信號中的命令要求，將標簽中的數據信息反射回讀卡器；
　?、拮x卡器接收到無源射頻標簽反射回的微波合成信號后，經讀卡器內部解調和處理將電子標簽中貯存的數據信息分離出來；
　?、呱漕l讀卡器將分離后的數據信息通過RS232/RS485接口傳送到控制服務器處理；
　　⑧控制服務器根據接收到的標簽數據的ID 號進行車輛識別，查詢數據庫中該ID 號所對應車輛的派車信息決定是否允許車輛出行，如具有出車權限，則向伸縮門發送開門信號。

　　3 設計實現

　　3.1 門禁控制設計實現

　　門禁控制子系統的主要功能是：(1)對進出營門的車輛進行自動檢測、識別和判斷，以決定是否允許通行，并自動控制伸縮門(或自動門閘)的開啟和關閉；(2)自動記錄車輛的進出情況，對違章車輛和外來車輛的進出進行拍照，以便管理部門查詢；(3)對營門區域的場景進行實時視頻監控；(4)電子大屏幕標語牌顯示內容的編輯和輸出控制；(5)信息查詢以及系統的管理和維護。

　　3.1.1 硬件組成：門禁控制系統的硬件主要由1 臺控制主機（可由服務器兼任）、地感線圈及控制電路2 套、RFID 讀卡器及天線2付、電動門閘1 套、可編程多路視頻采集卡1 塊、大屏幕電子顯示屏2 塊、數據隔離卡1 塊等設備組成。其中，地感線圈用于對進出營門的車輛進行自動檢測；讀卡器用于采集貼于車輛上的ID 卡數據；數據隔離卡用于地感狀態、門閘狀態、門閘控制等開關量信號的隔離。
　　3.1.2 設備接口：根據所選設備的類型和特點，控制主機與各設備的數據傳輸需要并行和串行2 種接口方式。考慮到節省開銷，直接采用主機提供的2 串1 并（打印口）接口，根據需要，又擴展了2 個串行接口。其中，各接口的分配情況如下：PRN，用于地感線圈、電動門閘狀態的采集以及電動門閘、紅綠燈的開關控制。

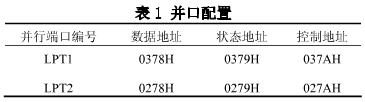

　　LPT1、LPT2，計算機經系統引導后，初始化過程把并行端口配置成LPT1、LPT2 二個輸出端口，同時分配不同的數據地址、狀態地址和控制地址,配置如表1 所示。

　　并行端口LPT1 的狀態端口379H 進行地感線圈和伸縮電動門閘狀態的采集，用數據端口378H 實現電動門閘和紅綠燈的開關控制。其中各引腳的分配情況如表2 所示。

　　COM1，連接出讀卡器；COM2，連接進讀卡器；COM3，連接出大屏幕；COM4，連接進大屏幕。四個串行接口均采用RS－485 接口標準，傳輸速率可達56 kBaud，傳輸距離可達2 km。

　　3.1.3 控制實現

　　門禁控制和通信軟件采用C++Builder 編程，數據庫接口采用ADO[1]?？刂栖浖鞒倘缦拢?
　?、?讀PRN狀態端口。
　?、?檢測出地感狀態判斷有無出行車輛進入讀卡區，若無轉③。
　?、?檢測進地感狀態判斷有無歸隊車輛進入讀卡區，若無轉④。
　?、?檢測手動抬桿標準，若有手動抬桿，控制攝像機拍照，并根據“禁行標志”登記門衛放行記錄。

　　3.2 信息管理設計實現

　　信息管理界面采用VBScript 腳本語言實現。信息管理系統是面向終端用戶的訪問界面。它可實現注冊用戶的日常車輛的派發、信息查詢服務，可設置修改個人信息。
