　　安防行業經過了幾十年的發展，已經逐漸由之前的模擬時代過渡到模數結合時代和數字化時代，并向網絡化、高清化、智能化的方向不斷演進。在最近的幾年內，網絡監控會逐漸替代模擬監控，成為監控方案的主流。

　　百萬像素監控

　　百萬像素已經不僅僅是個別廠家宣傳的口號，整個市場已經呈現出由標清監控過渡到百萬像素監控的趨勢，入門級百萬像素產品(720P)攝像機已成為各網絡攝像機廠家最基本的產品，超高清1080P產品也在近期國內外的大型展會中頻繁亮相，500萬甚至千萬級的攝像機已經開始在市面上出現。下圖是4cif(44萬像素)畫面同uxga(200萬像素)畫面對比，我們可以看出兩者間在畫面尺寸、細節表現上的巨大差異。

　　在對比過百萬像素產品后，我們對傳統的標清監控產品的效果越來越不滿意，可以肯定的講，百萬像素監控會成為安防監控行業的發展趨向，并在未來的幾年間占據相當?shù)氖袌龇蓊~。

　　百萬像素監控對芯片能力的要求更高，目前在200萬像素級別，能做到25幀全實時監控的廠家為數不多，300萬、500萬像素目前仍要降幀監控。百萬像素網絡攝像機對生產廠家核心研發能力的要求更高，相機內DSP算法的水平?jīng)Q定了成像質量、算法效率，算法水平的優劣是今后各廠家比拼實力的最重要戰場。

　　智能視頻監控

　　智能視頻監控(intelligentvideosurveillance)技術起源于計算機視覺技術(computervision)，它對視頻進行一系列分析，從視頻中提取運動目標信息，發現感興趣事件，根據用戶設置的報警規則，自動分析判斷報警事件，產生報警信號，從而可以在許多場合替代或者協助人為監控。

　　智能分析技術在之前還是處于起步階段，雖然很多專業的視頻智能技術廠家一直在大力宣傳視頻智能分析技術，但由于清晰度、準確率和成本方面的原因，智能技術在實際項目中的應用還不多，由其在大型視頻監控項目中。隨著智能技術的不斷發展和完善，尤其是百萬像素網絡監控的進一步普及，智能技術在大型項目中的應用成為可能。

　　智能技術在初期階段主要包括線規則、區域規則、物品遺留檢測、人臉檢測等應用，產品形態多為基于硬件設備(板卡、DVS)和軟件平臺實現。下圖展示了線規則和區域規則的功能。

　　隨著技術的發展，智能技術呈現出產品形態多樣化、行業性應用的特點。下圖展示了使用現有的固定攝像機和球機，結合智能DVS進行“雙機跟蹤”功能的效果圖。

　　另外，在智能交通、金融、公安等領域的智能應用呈現出更為明顯的行業性特征。智能應用之所以在項目中越來越多的應用，是因為智能分析技術開始同各行業應用的實際業務需求相結合，解決客戶關心的問題，并挖掘出了更多符合行業應用的新需求，開發了更多實用的新功能。

　　另外，在智能交通、金融、公安等領域的智能應用呈現出更為明顯的行業性特征。智能應用之所以在項目中越來越多的應用，是因為智能分析技術開始同各行業應用的實際業務需求相結合，解決客戶關心的問題，并挖掘出了更多符合行業應用的新需求，開發了更多實用的新功能。

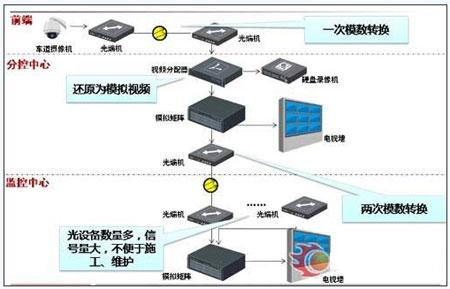

　　三級管理模式下的圖像傳輸方式的局限性

　　由上圖我們可以分析出，目前監控系統存在的主要問題有：

　　1、構建大型網絡時，矩陣增容費用遽增；

　　2、不同矩陣之間聯網非常困難；

　　3、視頻信號經每節點時，均需進行A/D、D/A變換，聯網級數有限。

　　從傳統監控系統的構架中我們可以看出主干傳輸設備的重要性，同時必然會想到一個問題，如何才能避免數據多級轉發造成的控制延遲和視頻多級級聯造成的視頻損耗？

　　全數字系統在視頻監控系統中的應用可以很好的解決這些問題，數字系統具有不受地域限制、易擴充、存儲以及與多區域多部門聯動的優勢，更適合機場安防應用龐大的后臺管理，提高安全系數的同時提高管理效益。

　　高清化、智能化

　　高清化、智能化是伴隨著數字系統的成熟而成熟的，我們將720P(1080×720)以上的分辨率稱為高清的“入門門檻”。機場需要的高清化和智能化應用不單是事后取證，更希望通過技術手段實時發現問題，提升系統的整體預警能力，防范于未然。

　　多系統融合

　　機場安防系統的整合在多年前已開始提出，近兩年，隨著數字系統的建設和升級，各子系統的集成被正式擺上臺面。軟件平臺的集成，可通過開發中間協議、中間件等形式實現各系統的互聯互通，多系統間數據交換的延時問題，要通過硬件和軟件來那個方面來解決，即高速數字交換硬件系統和允許海量數據交換的協議或中間件。

　　針對機場安防系統的這些需求，我們不難看到，除了傳統的數字化攝像機、高清攝像機這些信息采集設備外，平臺級的軟硬件產品是保障整個系統穩定性和可擴展性的重點。平臺級硬件產品在前幾年以矩陣為代表廣泛應用于各機場的視頻監控項目中，矩陣在整個系統中起到核心的視頻交換作用，因此我們稱其為平臺級產品。隨著數字視頻監控技術向網絡化的發展，模擬視頻監控系統的弊端開始逐漸暴露，下文通過三種方案的對比闡述這一問題。

　　傳統模數系統同視頻綜合平臺對比

　　以下三種方案均實現如下功能：數模視頻接入及切換、高清(1080P)上墻、集中存儲等功能。三種方案重點對比“接入及編碼部分”的差異。其中，方案三采用了?？低曌钚略O(shè)計開發的視頻綜合平臺產品，該產品是集合了數字矩陣、機架式編解碼器、高清上墻等一些列功能的平臺級硬件產品。

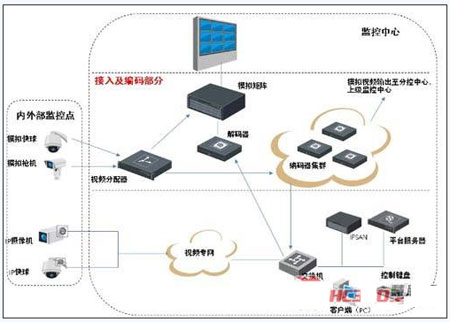

　　方案一：矩陣為中心的模數方案

　　矩陣為中心的模數方案

　　傳統行業包括機場監控系統大多采用此種方式。如上圖可見，“接入及編碼部分”需要通過視頻分配器將前端模擬視頻分為兩路，一路傳送至模擬矩陣上墻，一路傳入編碼器進行編碼后傳入后端存儲設備；IP數字視頻通過解碼器解碼傳入模擬矩陣上墻。

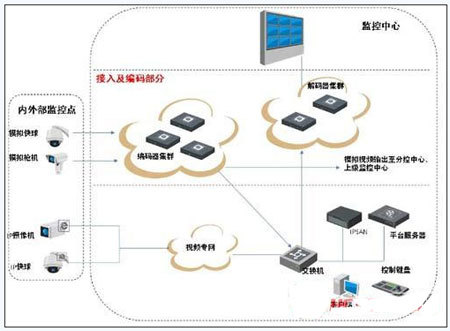

　　方案二：視頻服務器方案

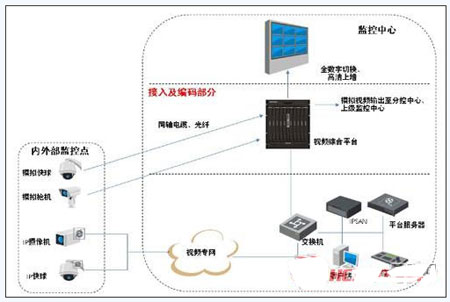

　　方案三：視頻綜合平臺方案

　　視頻綜合平臺方案

　　對比三種方案，方案三的“接入及編碼部分”最為精簡，整合度最高，僅用視頻綜合平臺即可完成“視頻分配器+模擬矩陣+視頻編解碼設備”的功能。同時，由于采用了全數字交換方案，視頻綜合平臺可解決方案二中模擬視頻先編碼后解碼上墻的延時問題。

　　方案一和方案二較方案三會增加大量編碼器、解碼器、視頻分配器和傳輸設備，建設成本極大提高。多系統并存的隱患在于對調試和維護帶來極大不確定性，系統故障排查及系統升級會增加更多成本。視頻綜合平臺只采用一套標準的軟硬件，系統調試工具均內置，自身集成容錯機制，系統升級和調試均在一臺主機完成，總體擁有成本較其他方案有大幅下降。下表列舉了視頻綜合平臺較傳統模數監控系統的優勢。

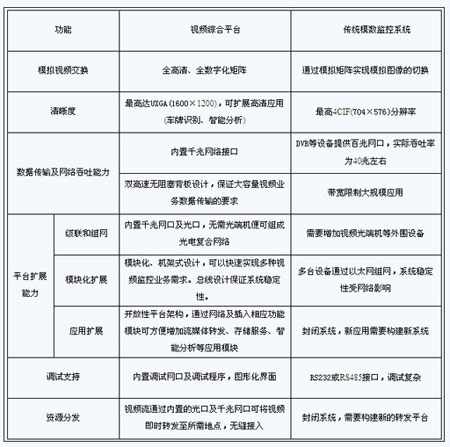

　　表視頻綜合平臺同傳統模數方案對比

　　視頻綜合平臺同現有的全數字系統對比，采用了全數字交換方案，減少了編解碼操作，時延更小，并發能力更強。視頻綜合平臺的這些特點，體現了數字視頻監控發展趨勢，滿足了項目隊高清化、網絡化、智能化等的需求，而平臺級的硬件產品保證了系統的穩定性，配合平臺級的軟件產品，可以進一步滿足機場安防走向大集成的要求。

　　結語

　　隨著機場對安防系統和視頻監控系統大集成、大融合的要求，以及視頻監控技術的不斷發展和完善，硬件和軟件平臺、視頻監控和門禁、報警、消防系統已經開始打破原有的界限，走向大集成。在機場安防中占有主導地位的視頻監控系統起到了關鍵作用，架構更加開放、功能更加強大的平臺級產品將成為整個安防系統的核心。
